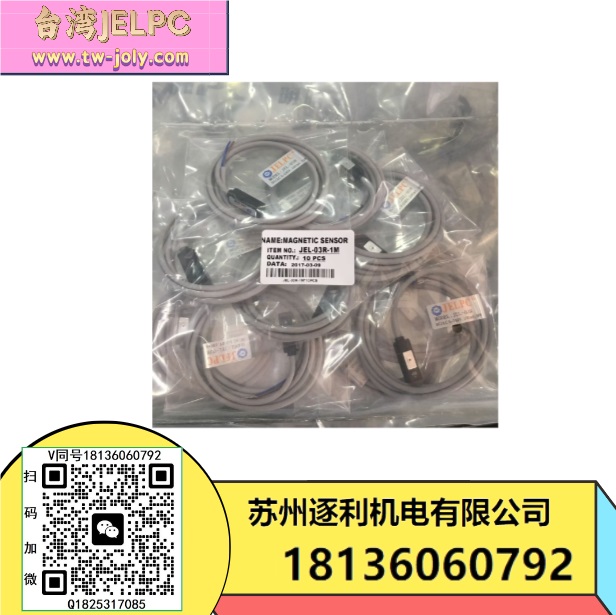

JELPC磁性開關JEL-03R 5-240V感應開關SC-03R CK-J1R FC-20R

液壓系統電液比例壓力閥

與普通壓力閥一樣，液壓系統 電液比例壓力閥也分爲直動式和先導式。在此介紹先導式電液比例溢流閥。圖1爲兩種先導式比例溢流閥，圖爲間接檢測型，圖爲直接檢測型。

由1(a)所示的結構圖可以看到：間接檢測式的電液比例溢流閥與傳統溢流閥相比十分相似，隻是將手動機構改成了位置調節比例電磁鐵。這種閥的特點是結構簡單，但是作用在先導閥芯上的壓力不是進口壓力，而是經過阻尼孔減壓后的進口壓力的分壓，因此所間接檢測的信號隻是所控信號的局部反饋，主閥芯上的各種干擾并沒有得到及時的控制，其壓力控制精度不高。

圖1(b)所示爲直接檢測式電液比例閥的結構原理圖。由圖可知，閥的進口壓力直接作用在先導閥的閥芯上，并直接與作用在先導閥芯另一端的電磁力相平衡，從而控制先導閥的開度；同時，再由前置液阻R1與先導閥的開口所組成的液壓半橋來控制主閥芯閥口的開度；液阻R3構成了先導閥與主閥芯之間的動壓反饋。

由于上述原理上的改進，直接檢測式液壓系統電液比例閥動態特性及壓力穩定性得到較大的提高。

由以上分析可知，若將減壓閥、順序閥等壓力控制閥的先導閥或調壓部分換成比例電磁鐵調節方式．就可形成相應的比例壓力閥。電磁比例閥可很方便地實現多級調壓，因此在多級調壓回路中，使用比例閥可大大簡化回路，使系統簡捷緊湊，效率提高。
