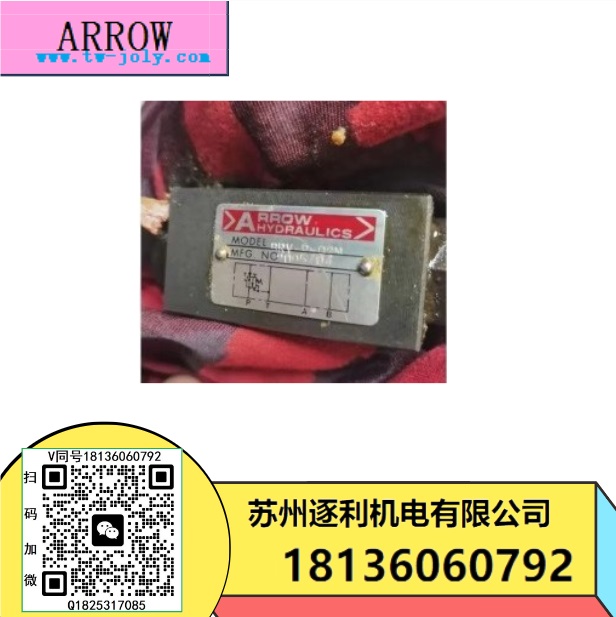

ARROW液壓溢流閥BRV-P-02M BRV-B-02M PCV-W-02M TVC-W-02M

流量控制閥選用原則

根據液壓系統 的要求流量控制閥的選用可按下列方面進行選擇。

1)液壓系統工作壓力。應考慮在系統的可能壓力范圍內去選用流量控制閥。系統壓力的變化必須在閥的額定壓力之內。

2)******流量。能滿足在一個工作循環中所有的流量范圍，通過流量控制閥的流量應小于該閥的額定流量。與壓力控制閥一樣，在廣州機械科學研究院系列低、中壓流量控制閥的型號中，其主要規格給出的是額定流量，而中高壓系列流盆控制閥給出的是通徑，不同通徑允許的流量請查閱有關産品樣本。實際上，若對壓力損失要求不嚴格時，通過流盆控制閥的流量可以稍大于樣本中的額定流量。

3)流量控制形式。是要求節流還是要求分流或集流，是否還有單向流動控制要求等。

4)流量調節范圍。應滿足系統要求的******流量及最小流量，流量控制閥的流量調節范圍應大于系統要求的流量范圍。特別注意，在選擇節流閥和調速閥時，所選閥的最小穩定流量應滿足執行機構的最低穩定速度的要求。

5)流量控制精度。被選閥能否滿足被控制的流量精度。即使在系統全范圍內根據提供的性能指標能滿足，但也要注意到流量控制閥在小流量時控制精度是很差的。

6)重複性。要求在重複的工作循環里，所調定的流量值每次都一緻。

7)流量調節的操作方式。有手動、遙控以及自動控制等，可根據工作要求選擇。

8)是否需要溫度補償？是否需要壓力補償？根據工作條件及流量的控制精度決定。

9)安裝及連接方式，安裝空間與尺寸，油口連接尺寸等。

10)使用壽命及維護方便性。不僅考慮是否易購和現場服務，還應考慮到維修后的校驗問題。

11)購買的方便性及供貨情況，重量及價格。

12)效率高低，可置換性(通用性)

13)産品的信譽。

PCV-W-02M
TVC-W-02M
BRV-B-02M BRV-P-02M BRV-A-02M BRV-B-02M
MPCV-02W-    MPCV-02A-    MPCV-02B-    MPCV-03W-    MPCV-03A-    MPCV-03B-    MPCV-04W    MPCV-04A    MPCV-04B    MPCV-06W    MPCV-06A    MPCV-06B    MPC-02W-    MPC-02A-    MPC-02B-    MPC-03W-    MPC-03A-    MPC-03B-    MPC-04W-    MPC-04A- MPC-04B-    MPC-06W-    MPC-06A-    MPC-06B-
SPV-02W    SPV-02A    SPV-02B    SPV-03W    SPV-03A    SPV-03B    SPV-04W    SPV-04A    SPV-04B    SPV-06W    SPV-06A    SPV-06B    MP-02W-*-55    MP-02A-*-55    MP-02B-*-55    MP-03W-*-40    MP-03A-*-40    MP-03B-*-40
