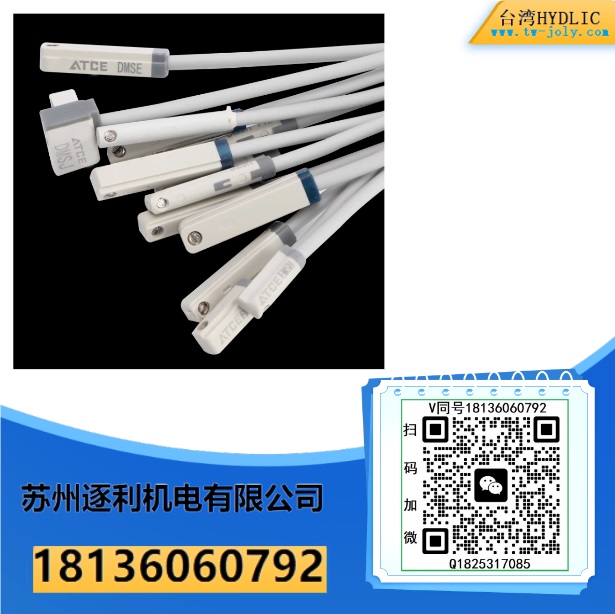

ATCE氣缸磁性開關傳感器磁性感應開關DMSG-020 D-A93 DMSH DMSGN

液壓系統使用濾油器的經驗分享

液壓系統 的故障很多是由于油液污染造成的，在適當?shù)牟课话惭b濾油器對保證液壓系統正常工作是必不可少的，但在選用濾油器時如果選擇不當，會造成不良后果。

(1)選用吸油管路用濾油器時，過濾精度不宜太高，否則液阻大、易堵塞，過濾精度亦不宜太低，否則液壓油不清潔易造成液壓元件損壞。我們發現，吸油管路用濾油器選過濾精度80µm或100µm，通流能力（即公稱流量）大于液壓泵流量的兩倍即可滿足要求。

(2)壓油管路用濾油器，通過過濾器的液阻不宜太大（即壓油管路過濾器應有足夠大的通流能力），否則造成液壓油嚴重發熱。例如：全自動絲錐方尾磨床上的液壓系統濾油器的選用情況，如圖1所示。在系統正常工作時測得油箱內油溫達80℃（室溫20℃），溫升太高，不符合標準要求。后經分析，去掉精濾油器4，油溫降至50℃，達到要求。原因是精密濾油器4液阻過大，轉爲熱能所緻。另外，如果壓油管路用濾油器通油能力（即公稱流量）比泵流量小，泵將産生嚴重噪聲，情況嚴重會造成液壓油管爆裂。

實踐證明：在普通液壓系統中，不選用壓油管路用精濾油器可以保證液壓系統正常工作。精濾油器選擇不當，反而會造成不良后果；在伺服系統或其他精密流量控制系統中，可采用圖2所示的低壓大流量和高壓小流量雙泵（或變量泵）供油的快進、工進并聯回路，精密濾油器隻裝于通過小流量的精密流量閥或伺服閥的支路上。

因此，濾油器的選用應視具體情況而定，尤其是我們在分析液壓系統發熱時應注意濾油器的選用是否合理。
